Cờ lê nhân lực, còn gọi là bộ nhân lực siết bulong hoặc torque multiplier, là dụng cụ dùng để nhân mô-men siết từ cờ lê lực hoặc tay vặn đầu vào, giúp thao tác với các bulong, đai ốc kích thước lớn mà không cần dùng tay đòn quá dài.
Dùng cho bảo trì nhà máy, xưởng cơ khí, gara xe tải, công trình kết cấu thép, lắp ráp máy móc và bảo dưỡng thiết bị nặng
Công dụng – nguyên lý hoạt động ?
Cờ lê nhân lực dùng để siết hoặc tháo bulong lực lớn trong các vị trí mà cờ lê lực thông thường không đủ dải lực, tay đòn bị quá dài hoặc không gian thao tác bị hạn chế. Ứng dụng bảo trì, lắp ráp tại nhà máy công nghiêp: Mặt bích đường ống, kết cấu thép, máy công trình, thiết bị khai khoáng, turbine, xe tải nặng, khuôn máy ép, chân đế máy và các cụm bulong yêu cầu mô-men siết cao.
Về nguyên lý, cờ lê nhân lực hoạt động dựa trên cơ cấu truyền động bánh răng, phổ biến là bộ truyền bánh răng hành tinh. Người vận hành đưa mô-men vào qua đầu vuông đầu vào, lực được truyền qua cụm bánh răng để tạo mô-men lớn hơn tại đầu ra. Cơ cấu này giúp tạo mô-men đầu ra lớn từ mô-men đầu vào nhỏ, đồng thời có thể kết hợp cờ lê lực để kiểm soát lực siết.
Khi làm việc, cờ lê nhân lực luôn cần điểm tựa phản lực. Càng phản lực tì vào vị trí chắc chắn gần bulong để hấp thụ phản lực sinh ra trong quá trình siết. Vì vậy, chọn đúng càng phản lực và bố trí điểm tựa an toàn là yếu tố quan trọng không kém dải lực của dụng cụ.
Cấu tạo vật liệu cờ lê nhân lực
Một bộ cờ lê nhân lực cơ khí thường gồm các bộ phận chính sau:
- Thân bộ nhân lực: chứa cụm bánh răng truyền lực, chịu tải chính khi nhân mô-men.
- Đầu vuông đầu vào: nơi lắp cờ lê lực, cần siết hoặc tay vặn.
- Đầu vuông đầu ra: nơi lắp đầu tuýp để truyền lực trực tiếp đến bulong hoặc đai ốc.
- Càng phản lực: giữ thân dụng cụ ổn định, triệt tiêu phản lực ngược.
- Cơ cấu đảo chiều hoặc ly hợp: hỗ trợ thao tác siết và tháo tùy thiết kế từng model.
- Tay vặn, cờ lê lực hoặc phụ kiện đi kèm: tùy bộ tiêu chuẩn hoặc cấu hình đặt mua.
- Hộp đựng, giấy chứng nhận, hướng dẫn sử dụng: thường đi kèm với các dòng chuyên nghiệp.
Vật liệu chế tạo tùy theo từng hãng và model. Với các dòng cờ lê nhân lực cơ khí, thân và cụm truyền động thường được chế tạo từ thép hoặc hợp kim chịu tải, có thể được xử lý nhiệt, phủ bảo vệ hoặc mạ bề mặt để tăng độ bền trong môi trường công nghiệp.
Phân loại các kiểu cờ lê nhân lực
| Phân loại | Đặc điểm | Ứng dụng phù hợp |
|---|---|---|
| Cờ lê nhân lực cơ khí | Không cần điện, khí nén hoặc thủy lực; dùng cờ lê lực hoặc tay vặn làm đầu vào | Bảo trì nhà máy, công trường, vị trí xa nguồn cấp, thao tác không liên tục |
| Bộ nhân lực dùng pin hoặc điện | Tạo mô-men bằng motor, giảm sức người khi thao tác nhiều | Dây chuyền lắp ráp, bảo trì số lượng bulong lớn, vị trí cần năng suất cao |
| Bộ nhân lực khí nén | Dùng nguồn khí nén, phù hợp môi trường xưởng có hệ thống khí ổn định | Gara xe tải, xưởng công nghiệp, bảo trì thường xuyên |
| Bộ siết bulong thủy lực | Dùng bơm và cơ cấu thủy lực để tạo lực rất lớn | Mặt bích áp lực, kết cấu nặng, nhà máy hóa chất, dầu khí, nhiệt điện |
Với nhu cầu bảo trì cơ bản nhưng yêu cầu mô-men lớn, cờ lê nhân lực cơ khí thường là lựa chọn dễ triển khai nhất vì không phụ thuộc nguồn cấp.
Thông số cần khi chọncờ lê nhân lực
| Thông số cần quan tâm | Ý nghĩa kỹ thuật | Gợi ý lựa chọn |
|---|---|---|
| Dải lực đầu ra | Mô-men tối đa và tối thiểu mà cờ lê nhân lực có thể tạo ra | Chọn dải lực bao trùm mô-men siết yêu cầu, không nên dùng sát giới hạn tối đa liên tục |
| Dải lực đầu vào | Lực cần đưa vào từ cờ lê lực hoặc tay vặn | Kiểm tra cờ lê lực hiện có có phù hợp với dải lực đầu vào không |
| Hệ số nhân lực | Tỷ lệ nhân mô-men từ đầu vào ra đầu ra | Hệ số càng cao càng giảm lực đầu vào, nhưng số vòng quay đầu vào thường nhiều hơn |
| Đầu vuông đầu vào | Kích thước kết nối với cờ lê lực hoặc tay vặn | Chọn đúng chuẩn 1/2 inch, 3/4 inch hoặc theo model; hạn chế dùng quá nhiều đầu chuyển |
| Đầu vuông đầu ra | Kích thước kết nối với đầu tuýp | Chọn tương thích với đầu tuýp chịu lực và kích thước bulong thực tế |
| Càng phản lực | Bộ phận tì giữ để hấp thụ phản lực | Ưu tiên model có càng phản lực phù hợp không gian thao tác; cần có điểm tựa chắc chắn |
| Độ chính xác hoặc độ lặp lại | Khả năng tạo mô-men ổn định giữa các lần siết | Với bulong quan trọng, nên chọn dòng có giấy chứng nhận hoặc thông số độ chính xác rõ ràng |
| Kích thước và trọng lượng | Ảnh hưởng trực tiếp đến thao tác tại vị trí hẹp hoặc trên cao | Nhà máy nên cân bằng giữa dải lực, độ gọn và khả năng thao tác an toàn |
| Kiểu nguồn cấp | Cơ khí, pin, điện, khí nén hoặc thủy lực | Chọn theo môi trường làm việc, tần suất sử dụng và nguồn cấp sẵn có |
| Phụ kiện và dịch vụ | Đầu tuýp, càng phản lực, hộp đựng, giấy chứng nhận, bảo trì | Nên ưu tiên nhà cung cấp có hỗ trợ tư vấn model, phụ kiện và dịch vụ sau bán hàng |

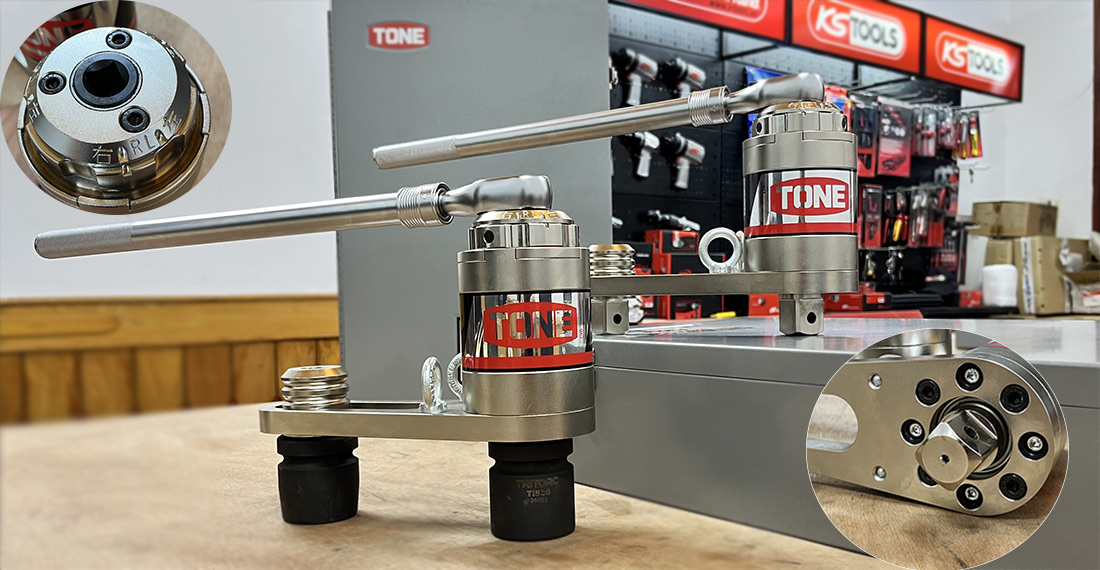

Ví dụ, dòng TONE P000A có các model P150A, P300A và P600A với dải lực đầu ra lần lượt 300–1500 Nm, 600–3000 Nm và 1200–6000 Nm. Đây là nhóm thông số cần đối chiếu với yêu cầu mô-men thực tế trước khi chọn mua.
Câu hỏi thường gặp về cờ lê nhân lực ?
Cờ lê nhân lực dùng để làm gì?
- Cờ lê nhân lực dùng để nhân mô-men siết, giúp siết hoặc tháo bulong lớn mà không cần dùng tay đòn quá dài. Dụng cụ thường được dùng trong bảo trì nhà máy, kết cấu thép, mặt bích, máy công trình và thiết bị công nghiệp nặng.
Cờ lê nhân lực khác gì cờ lê lực?
- Cờ lê lực dùng để đặt và kiểm soát mô-men đầu vào. Cờ lê nhân lực dùng để nhân mô-men đó lên mức cao hơn tại đầu ra. Trong nhiều trường hợp, hai dụng cụ được dùng kết hợp để vừa tạo lực lớn vừa kiểm soát lực siết.
Nên chọn dòng cơ khí hay loại dùng pin, khí nén, thủy lực?
- Cờ lê nhân lực cơ khí phù hợp khi cần độ linh hoạt, không có nguồn cấp hoặc tần suất dùng không quá cao. Loại dùng pin, điện hoặc khí nén phù hợp khi thao tác lặp lại nhiều. Dòng thủy lực phù hợp cho bulong rất lớn, mặt bích áp lực hoặc ứng dụng công nghiệp nặng.
Có nên mua theo bộ hay mua riêng từng chiếc?
- Nếu đã có cờ lê lực và đầu tuýp phù hợp, có thể mua riêng bộ nhân lực. Nếu cần kiểm soát lực siết ngay từ đầu hoặc dùng cho quy trình bảo trì quan trọng, nên chọn bộ có cờ lê lực, càng phản lực và phụ kiện đồng bộ.
Cờ lê nhân lực có dùng để tháo bulong được không?
- Có, nhiều model hỗ trợ cả thao tác siết và tháo. Tuy nhiên cần kiểm tra chiều làm việc, giới hạn mô-men, tình trạng bulong và điểm tựa phản lực để tránh quá tải hoặc làm hỏng đầu vuông, đầu tuýp.
Liên hệ Unitools/Unicom JSC để được tư vấn chọn cờ lê nhân lực theo dải lực, kiểu đầu vuông, hệ số nhân, vị trí thao tác, thương hiệu và ngân sách. Chính sách bảo hành và giao hàng toàn quốc cho nhà máy, xưởng cơ khí, gara và đơn vị bảo trì công nghiệp.
