Bu lông tự đứt S10T là gì? Cấu tạo, Nguyên lý, Lưu ý sử dụng

Bu lông tự đứt S10T  (Bu lông siết cắtt) là loại bu lông cường độ cao dùng trong liên kết kết cấu thép, đặc biệt tại các vị trí yêu cầu tạo lực căng trước và kiểm soát chất lượng siết. Cấu tạo đuôi spline cho phép sử dụng máy siết chuyên dụng để siết đai ốc và tự động cắt đuôi khi đạt ngưỡng thiết kế của bộ bu lông.

So với bu lông lục giác thông thường, S10T giúp thi công nhanh, hạn chế sai lệch giữa các vị trí và thuận tiện kiểm tra bằng mắt sau khi siết.

Bu lông S10T là gì?

S10T thuộc nhóm bu lông kiểm soát lực căng, thường được gọi là Tension Control Bolt – TC Bolt. Một bộ hoàn chỉnh gồm:

• Thân bu lông có đầu tròn.
• Đoạn ren lắp đai ốc.
• Đuôi spline có tiết diện đặc biệt.
• Đai ốc cường độ cao.
• Vòng đệm thép tôi cứng.

Chữ S10T được sử dụng để nhận diện nhóm bu lông kết cấu cường độ cao kiểu xoắn cắt. Tuy nhiên, không nên tự động quy đổi S10T thành một cấp bền ISO hoặc cấp bu lông khác khi chưa đối chiếu hồ sơ kỹ thuật của nhà sản xuất.

Đặc điểm nhận biết rõ nhất là phần đuôi spline nằm sau đoạn ren. Đây là vị trí để đầu khẩu trong của máy siết giữ cố định, đồng thời tạo phản lực khi đầu khẩu ngoài quay đai ốc.

Nguyên lý tự đứt của bu lông S10T

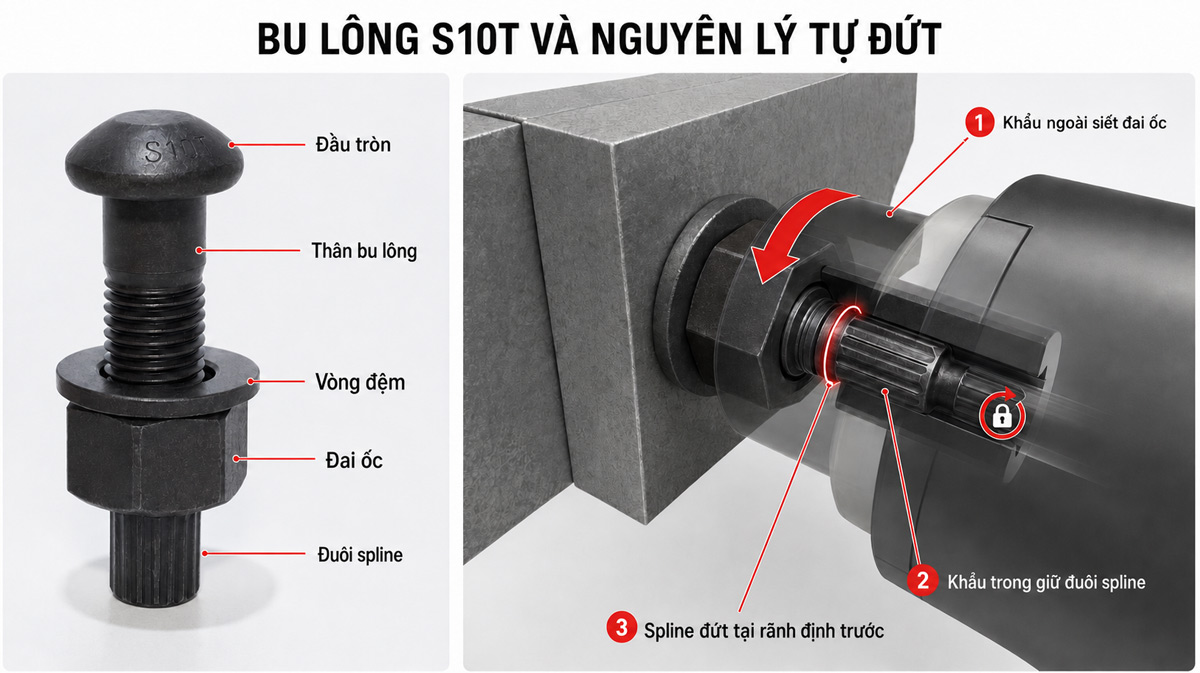

Máy siết bu lông tự đứt sử dụng hai đầu khẩu đồng tâm:

• Đầu khẩu ngoài giữ và quay đai ốc.
• Đầu khẩu trong giữ đuôi spline.
• Hai đầu khẩu quay ngược chiều tương đối để tạo lực siết.
• Khi lực cản đạt ngưỡng thiết kế, đuôi spline bị xoắn tách khỏi thân bu lông.

Quá trình này kéo giãn thân bu lông và tạo lực ép lên các bản thép liên kết. Về nguyên lý cơ học, lực căng trước trong bu lông tạo ra lực nén tương ứng lên các chi tiết được kẹp. Với liên kết chống trượt, lực ép tạo ma sát giữa các bề mặt để truyền tải trọng thay vì để thân bu lông trực tiếp tỳ lên thành lỗ. Nguyên lý liên kết chịu ma sát và lực căng trước được trình bày tại Bolted joint – Wikipedia.

Cần hiểu rằng đuôi spline đứt là dấu hiệu hoàn tất chu trình siết, nhưng không phải bằng chứng duy nhất để kết luận toàn bộ liên kết đạt yêu cầu. Chất lượng còn phụ thuộc vào đúng chủng loại bu lông, tình trạng ren, vòng đệm, bề mặt tiếp xúc, quy trình lắp và điều kiện bảo quản.

Ứng dụng Bu lông siết cắt S10T

S10T được sử dụng phổ biến trong các kết cấu chịu tải lớn hoặc yêu cầu thi công đồng đều, chẳng hạn:

• Sân vận động và công trình kết cấu thép khẩu độ lớn.
• Dầm, cột và khung kết cấu thép.
• Cầu thép và kết cấu giao thông.
• Đường ray và kết cấu nhà ga metro.
• Nhà máy nhiệt điện, thủy điện và điện gió.
• Kết cấu giàn, bệ máy và thiết bị công nghiệp.
• Công trình có số lượng lớn liên kết bu lông cường độ cao.

Ưu điểm của S10T thể hiện rõ tại các dự án cần siết hàng nghìn bộ bu lông. Người vận hành không phải cài đặt riêng một giá trị mô-men cho từng chu trình như khi dùng cờ lê lực thông thường. Đuôi spline đã tách cũng giúp kiểm tra nhanh tiến độ siết tại công trường.

Quy trình thi công bu lông S10T

Quy trình cụ thể phải tuân theo bản vẽ, biện pháp thi công và hướng dẫn của nhà sản xuất. Các bước cơ bản gồm:

1. Kiểm tra trước khi lắp

Xác nhận đúng đường kính, chiều dài, lô sản xuất và các thành phần đi kèm. Không trộn thân bu lông, đai ốc hoặc vòng đệm từ những lô và nhà sản xuất khác nhau.

Ren, đai ốc và đuôi spline không được biến dạng, gỉ nặng hoặc bám tạp chất. Vòng đệm phải được đặt đúng vị trí và đúng chiều theo hướng dẫn của nhà sản xuất.

2. Lắp bu lông vào liên kết

Đưa bu lông qua lỗ liên kết, sau đó lắp vòng đệm và đai ốc. Các bản thép phải được căn chỉnh, ép sát và không có khe hở bất thường trước khi siết hoàn thiện.

3. Siết sơ bộ

Siết sơ bộ giúp các bề mặt liên kết tiếp xúc đồng đều. Với cụm có nhiều bu lông, trình tự siết thường được bố trí từ khu vực có độ cứng lớn hoặc từ trung tâm cụm liên kết ra ngoài, tùy theo biện pháp thi công.

4. Siết hoàn thiện

Đưa đồng thời đầu khẩu ngoài vào đai ốc và đầu khẩu trong vào đuôi spline. Giữ máy đúng trục rồi vận hành đến khi đuôi spline tự tách. Công việc phải do người đã được hướng dẫn sử dụng thiết bị thực hiện.

5. Kiểm tra sau khi siết

Kiểm tra tình trạng đuôi spline, độ ép sát của liên kết, vòng đệm, đai ốc và các dấu hiệu bất thường. Những vị trí đuôi không đứt, đứt sớm hoặc máy dừng giữa chu trình phải được đánh dấu và xử lý theo quy trình nghiệm thu của dự án.

Súng siết cắt cho bulong S10T?

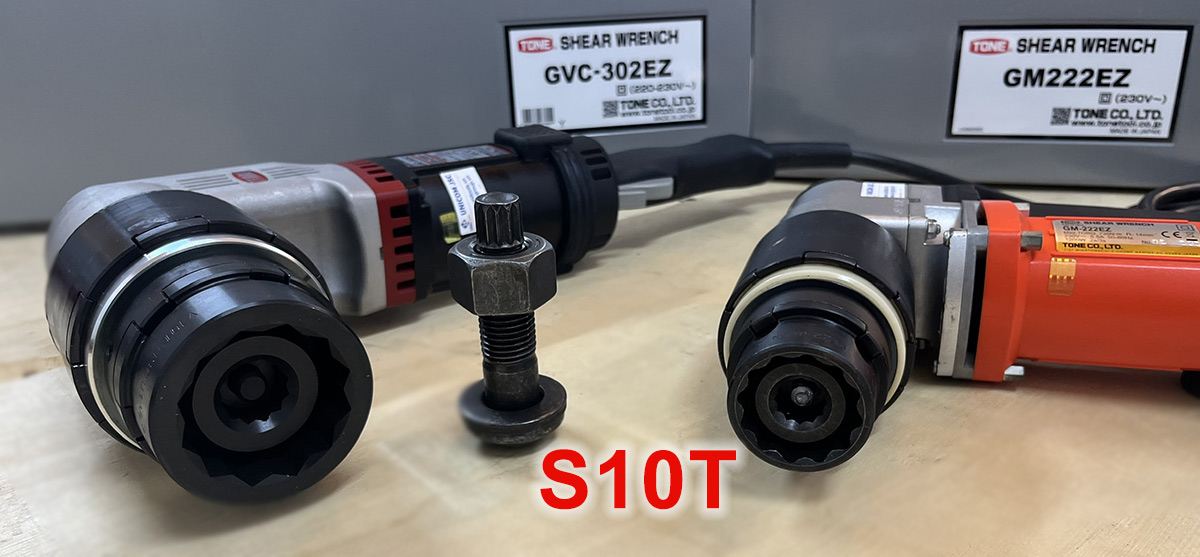

Không nên dùng súng siết va đập thông thường để thay thế máy siết bu lông tự đứt. Súng siết thông thường chỉ tác động lên đai ốc, không có đầu khẩu trong để giữ đuôi spline và không thực hiện đúng cơ chế xoắn cắt. Thiết bị phù hợp là máy siết cắt bu lông tự đứt có bộ khẩu tương thích với size M16 – M18 – M20 – M22 – M24 – M27 – M30 – M36….

• Đường kính bu lông.
• Kích thước đai ốc.
• Hình dạng và kích thước đuôi spline.
• Phạm vi làm việc của từng model máy.

Một máy có thể sử dụng cho nhiều cỡ S10T nếu công suất và bộ đầu khẩu cho phép. Tuy nhiên, không nên lựa chọn chỉ dựa trên đường kính danh nghĩa; cần kiểm tra đồng thời thông số bu lông và bảng tương thích của máy.

Những lỗi thường gặp khi thi công S10T

• Chọn sai đầu khẩu so với đai ốc hoặc đuôi spline.
• Lắp thiếu hoặc sai chiều vòng đệm.
• Các bản thép chưa ép sát trước khi siết hoàn thiện.
• Đuôi spline trượt trong đầu khẩu.
• Đuôi không đứt do máy không đủ khả năng hoặc bu lông không đúng quy cách.
• Đuôi đứt bất thường do ren hỏng, lắp lệch hoặc điều kiện ma sát thay đổi.
• Tự ý bôi dầu lên ren và bề mặt tỳ.
• Tái sử dụng bộ bu lông đã siết hoàn thiện.
• Trộn bu lông, đai ốc và vòng đệm khác lô.

Ma sát tại ren và mặt tỳ ảnh hưởng trực tiếp đến quan hệ giữa mô-men siết và lực căng trước. Vì vậy, việc tự ý bôi trơn có thể làm thay đổi lực căng tạo ra trong bu lông. Wikipedia cũng lưu ý rằng bôi trơn làm thay đổi hệ số ma sát và có thể dẫn đến siết quá mức nếu chi tiết được thiết kế làm việc trong điều kiện khô. Tham khảo: Bolted joint – Wikipedia.

Vòng đệm không chỉ có chức năng kê đỡ. Vòng đệm thép tôi cứng giúp hạn chế biến dạng bề mặt và suy giảm lực căng sau khi siết.

S10T khác bu lông lục giác cường độ cao thế nào?

Hai loại bu lông không nên tự ý thay thế cho nhau. Mọi thay đổi phải được đơn vị thiết kế hoặc bộ phận kỹ thuật của dự án chấp thuận.

Lưu ý khi mua bu lông tự đứt S10T

Khi đặt mua cần xác định rõ đường kính, chiều dài, số lượng, điều kiện bề mặt và yêu cầu hồ sơ chất lượng. Nhà cung cấp nên cung cấp đồng bộ thân bu lông, đai ốc và vòng đệm theo từng lô.

Nếu mua kèm thiết bị, cần kiểm tra máy siết có phù hợp với toàn bộ dải bu lông của dự án hay không. Ngoài máy chính, cần chuẩn bị đúng bộ đầu khẩu, dụng cụ đẩy đuôi spline và phương án bảo trì để tránh gián đoạn thi công. !
