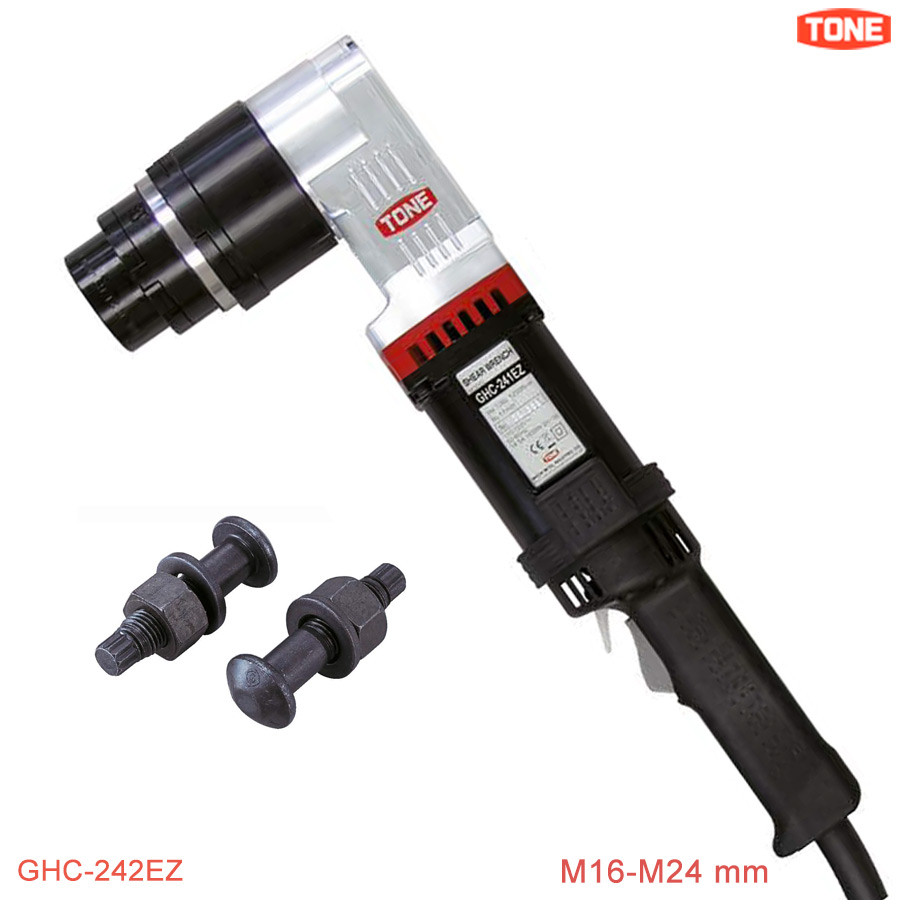

Máy siết cắt đầu bu lông góc M16-M24 TONE GHC-242EZ

TONE GHC-242EZ là máy siết cắt đầu bu lông góc (Corner Shear Wrench) được thiết kế cho các vị trí thi công có không gian hạn chế. Kết cấu hộp số đầu ngắn giúp tăng khả năng tiếp cận các liên kết thép chật hẹp, đồng thời cung cấp mô-men xoắn tối đa 1250 N.m để thi công bu lông cường độ cao S10T, ASTM A325 và ASTM A490.

Đặc tính kỹ thuật model GHC-242EZ TONE

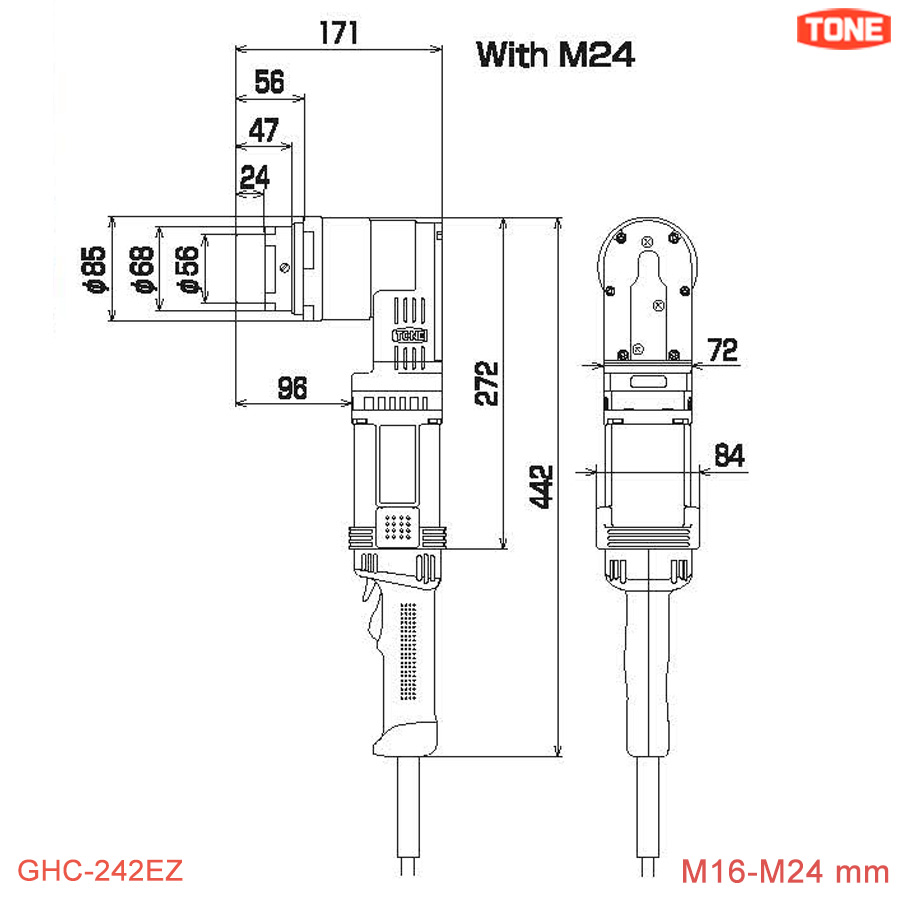

TONE GHC-242EZ thuộc dòng Corner Shear Wrench với thiết kế đầu siết vuông góc chuyên dụng cho các vị trí mà máy siết cắt bu lông tiêu chuẩn khó tiếp cận. Kết cấu đầu ngắn giúp giảm chiều dài tổng thể xuống còn khoảng 171 mm tại khu vực đầu máy, phù hợp cho các liên kết thép nằm sát dầm, cột hoặc các kết cấu có khoảng hở nhỏ.

Ứng dụng máy cắt siết bulong TONE: Lắp dựng nhà thép tiền chế. Thi công cầu thép – Lắp ráp kết cấu thép công nghiệp có không gian hạn chế-  Công trình hạ tầng giao thông: Sân bay, sân vận động, ga tàu Metro

Động cơ điện một pha 220-230V kết hợp công suất đầu vào 1650W tạo ra mô-men xoắn cực đại 1250 N.m. Khả năng làm việc với bu lông S10T từ M16 đến M24 đáp ứng yêu cầu lắp dựng kết cấu thép trong các công trình công nghiệp, nhà thép tiền chế, cầu thép và hạ tầng kỹ thuật.

Cơ cấu siết chuyên dụng tạo lực căng cho bu lông kiểm soát lực căng trước khi tự động cắt phần đuôi spline. Phương pháp này giúp bảo đảm độ đồng đều của lực siết trên toàn bộ liên kết và giảm phụ thuộc vào thao tác của người vận hành.

Thân máy sử dụng động cơ vỏ nhôm hiệu suất cao kết hợp hệ thống chống tuột đầu chụp (Anti-defacement Mechanism), giúp hạn chế hiện tượng trượt đầu khẩu khi thao tác. Khối lượng 6,0 kg mang lại độ ổn định trong quá trình vận hành tại công trường.

Ưu điểm thiết kế

• Thiết kế Corner Shear Wrench chuyên dùng cho không gian hẹp.
• Đầu hộp số ngắn giúp tiếp cận các liên kết thép khó thao tác.
• Mô-men xoắn cực đại 1250 N.m.
• Động cơ vỏ nhôm hiệu suất cao.
• Hệ thống chống tuột đầu chụp Anti-defacement Mechanism.
• Tự động cắt đuôi bu lông sau khi đạt lực căng thiết kế.
• Phù hợp cho bu lông cường độ cao đến M24

Thông số kỹ thuật model GHC-242EZ TONE
